4850N无线网络测振仪现场爆破振动监测的应用实例-矿山爆破振动监测
怀柔水泥厂石灰石矿电子雷管爆破的振动监测
关键词:爆破振动监测,矿山爆破振动测试,无线网络监测仪,爆破测振仪
近期国内一些省市在大力推广电子雷管的使用,北京市的电子雷管推广工作也进入实质阶段。目前北京电子雷管

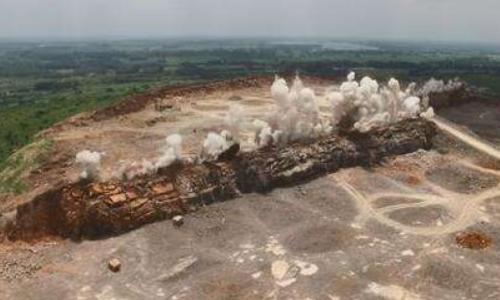

推广需要结合现场爆破试验验证其可靠性及减震效果,通过电子雷管逐孔延时爆破试验,分析振动特性的基础上寻找合适的逐孔延期时差。为此我们受爆破单位委托对爆破振动进行了检测分析。2011年11月25日,怀柔兴发水泥厂矿山进行电子雷管爆破试验,爆破共2排20个孔,孔内间隔装药,同一炮孔上下药包延时5ms,相邻炮孔间延时17ms,前后排间延时128ms,每孔装药量约150kg,总药量3t。我们在爆区左后方布设了一条测线,距离从65m到246m间共设5个测点,测点布设位置如图5所示,通过分析距爆区不同距离测点的波形参数,得到电子雷管爆破振动的传播特性和衰减规律。由于该套系统是最新开发的无线实时传输设备,为了验证其可靠性,爆破当时在北京检测的技术人员通知了深圳有关领导,深圳的相关管理部门得到了授权密码,进行了跟踪查看。上午11:30准时爆破,北京、深圳两地同时在第一时间得到了检测结果,检测结果见表2。电子雷管装药爆破试验现场 3G网络爆破振动测试现场(3#测点)
图5 爆破区和测点布设位置示意图
Fig.5 The Blasting area and monitoring pointsarrangement
表2各检测点的爆破振动测试结果
Table 2 Test data of blasting vibration
测点号 | 距爆区水平距 m | 径向 cm/s | 横向cm/s | 垂向 cm/s |
1 | 56 | 6.44 | 6.3 | 10.49 |
2 | 85 | 7.22 | 4.01 | 5.94 |
3 | 121 | 3.71 | 4.55 | 5.04 |
4 | 168 | 1.64 | 3.22 | 3.74 |
5 | 210 | 1.21 | 1.49 | 1.41 |
图6为1#测点的检测波形,从波形来看振动持续时间与电子雷管设置的延期相吻合,检测波形较好地反映了近距离地表振动情况,测试数据传输非常快速,波形完整符合实际情况,为后期的分析提供了便利。
1号测点X向振动 1号测点Y向振动
1号测点Z向振动波
图6 电子雷管爆破振动波形图
Fig.6 The vibration waveform of electronic detonator blasting
关键词:爆破振动监测,矿山爆破振动测试,无线网络监测仪
