爆破冲击波压力测试中，需要真实地测量变化频率高、压力波形上升快陡的动态压力波形与幅值，因此上升时间快、固有频率高、全齐平封装无管腔封装，综合性能优于压电动态压力传感器的压阻式传感器成为动压测试中首选，其独有的芯片防光抗干扰设计，可适用于近场爆轰测量。

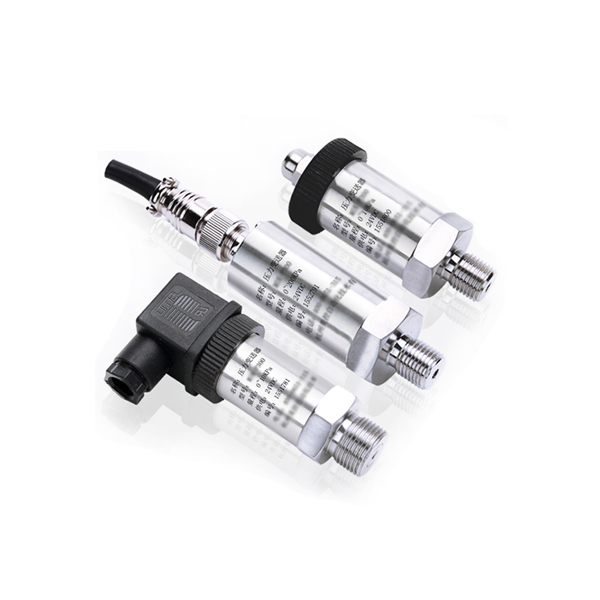

       我司爆破冲击波传感器以单晶硅为基体，按照特定晶面，根据受力形式分别加工成环、梁、膜等形状，采用集成电路工艺技术扩散成四个等值电阻，组成一个惠斯登电桥，当传感器受力后，电桥失去平衡，输出一个与压力成正比的电信号。

空气冲击波检测：地表爆破等诱发的空气冲击波对周边环境、设施设备及人员的安全性影响

水下冲击波检测：水下爆破施工引起的水中冲击波对爆破区域周边环境、设施设备及人员的安全性影响

爆炸冲击波检测：大型军工战斗部爆炸威力试验、爆炸冲波伤害破坏作用定量分析

▲TCS-AB 空气冲击波压力传感器指标

· 测量范围：  0~200KPa；

· 灵 敏  度：  25V/Mpa

· 精度等级：  0.5%；

· 频响范围：  0~10KHz；

· 信号输出：  0~5V；

· 供电电压：  9~36V；

· 工作温度：  -40 ～ 85 ℃；

· 防护等级：  IP65；

· 信号线长：  2米（可定制）

· 支       架：  配套空气冲击波测试专用支架；

▲TCS-WB 水下冲击波压力传感器指标

· 测量范围：  0~2MPa；

· 灵 敏  度：  2.5V/Mpa

· 精度等级：  0.5%；

· 频响范围：  0~10KHz；

· 信号输出：  0~5V；

· 供电电压：  9~36V；

· 工作温度：  -40 ～ 85 ℃；

· 信号线长：  30米（可定制）

▲传感器优势

·  本质安全型防爆变送器，已通过国家防爆电气产品质量监督检验的检测，并可与安全栅等设备组成防爆系统；

·  采用标准的MEMS压力敏感元件，用真空充油硅与隔离不锈钢薄膜过度传递压力，具有优良的介质兼容和长期稳定性；

·  全齐平封装无管腔封装，其独有的芯片防光抗干扰设计，可适用于近场爆轰测量；

·  利用微机械加工技术使得集成硅膜片有效尺寸小，优良的弹性力学特性使其具有固有频率高、上升时间快、响应频带宽等特点。与压电式压力传感器相比，除了优越的动态响应能力外还能同时兼顾静态压力测量，是美军标和我国军标动压测试中压电压力传感器的换代产品；

·  0~5V输出，三线制模式，采用差动输入式仪表放大器进行放大，具有稳定性好，精度高，共模抑制比高，输入阻抗高，抗干扰性能好等特点。

· 信号线长20米，配套冲击波测试专用支架；

·  配套冲击波适配器，可直接匹配TC-4850/TC-4850N系列测振仪主机。

·  根据需求可定制不同量程规格冲击波传感器。

运用场景

空气冲击波检测：

露天地表爆破、地表裸露爆破诱发的空气冲击波对临近建筑物、设施设备及人员的安全性测评.地下、露天、拆除等爆破施工振动监测

水下冲击波检测：

水下爆破施工引起的水中冲击波对爆破区域附件的建(构)筑物、养殖区、野生生物的影响

爆炸冲击波检测：

水雷、鱼雷等大型军工战斗部爆炸威力试验、爆炸冲波伤害破坏作用定量分析
